【銀峰科普】不同體系液流電池概述

在國內碳達峰、碳中和的大背景下，能源清潔低碳加速轉型，光伏、風電等新能源的發電占比不斷提高。儲能技術作為電力載體，被視為抑制新能源波動、減緩新能源大規模并網沖擊的重要解決方案。液流電池技術因具有高安全性、高靈活性、長壽命等優勢，被認為是當前最適用于長時儲能的電化學儲能技術之一。根據正負極電解液活性物質的不同，液流電池具體可分為鐵鉻、全釩、全鐵、鋅溴、水系有機等，液流電池技術路線總結如下表所示。

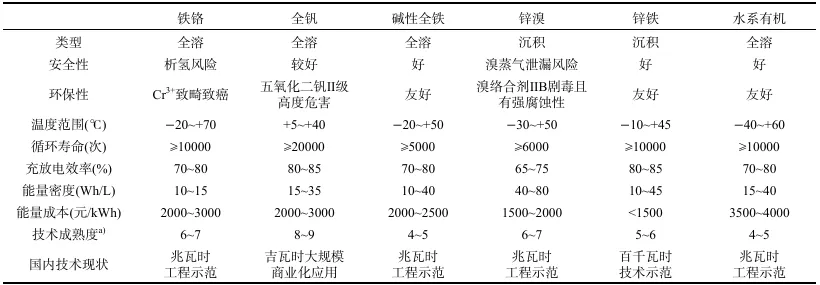

表1：主流液流電池技術路線對比

以下是上訴液流電池的介紹：

1.鐵鉻電池

鐵鉻液流電池是最早被提出的液流電池技術，其工作原理為負極采用鉻離子的氧化還原反應（Cr2?/Cr3?），正極采用鐵離子的氧化還原反應（Fe2?/Fe3?）。在鐵鉻體系中，電解液的改性主要集中在抑制析氫副反應和提升電極反應可逆性。

2.全釩液流電池

全釩液流電池是目前最為成熟的液流電池體系。其工作原理是用釩離子的不同價態（V2?/V3?和VO2?/VO??）分別在負極和正極發生氧化還原反應來實現充放電。其**優點是正負極活性物質都是釩，只是價態不同，避免了不同離子交叉污染導致的容量**衰減。目前，全釩體系電解液的改性研究主要圍繞釩離子濃度、電解液溫度穩定窗口和循環穩定性的提升等。

3.全鐵液流電池

全鐵液流電池的核心優勢在于其**的成本、安全性和環保性，但同時也面臨一些析氫等問題的技術挑戰。其工作原理依賴于鐵離子在不同價態之間的氧化還原反應。目前主流的技術路線基于兩種鐵離子價態的轉換：Fe2?/Fe3?（正極反應）：在正極側，二價鐵離子（Fe2?）和三價鐵離子（Fe3?）之間發生反應。Fe/Fe2?（負極反應）：在負極側，通過電沉積和溶解，實現金屬鐵（Fe）和二價鐵離子（Fe2?）之間的轉換。在負極，水的分解（析氫反應，2H?O + 2e? → H? + 2OH?）電位與鐵沉積的電位非常接近，因此在充電過程中，很容易發生析氫副反應，需要通過優化電解液成分（如添加抑制劑）、控制充放電策略和改進電極材料來抑制。

4.鋅溴液流電池

鋅溴液流電池具有成本低和能量密度較高的顯著優勢，在分布式儲能領域具有廣泛的應用前景。其工作原理是負極采用鋅的沉積/溶解（Zn2?/Zn），正極采用溴/溴化物絡合物（Br?/Br?）的氧化還原反應。充電時，鋅單質會沉積在負極板上，溴則在正極電解液中形成絡合物。這種沉積-溶解型液流電池將會面臨枝晶生長與累積等特性問題。在針對沉積-溶解型液流電池的電解液改性研究上，國內外研究團隊除了提升氧化還原物質濃度、穩定性和活性等共同目標外，還需針對負極枝晶生長問題開展針對性研究工作。

5.其他新興體系（鋅鐵、有機液流電池等）

鋅鐵液流電池結合了鋅溴和鐵鉻的一些優點。負極是鋅的沉積/溶解，正極是鐵離子的氧化還原（Fe2?/Fe3?）。有著成本低，能量密度較高，電壓較高的優點。同樣面臨鋅枝晶和鐵鉻交叉污染的問題。

有機液流電池是指使用有機分子（如醌類、紫精類、氮氧自由基類等）作為活性物質，是當前的研究熱點。新型水系有機電解液體系的開發，主要聚焦于通過活性分子的結構設計來獲得兼具高能量密度和穩定性的目標分子。

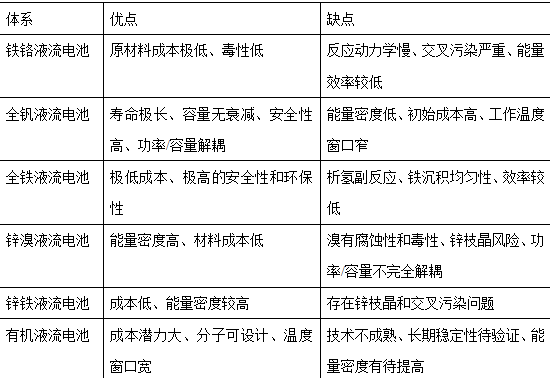

表2:各體系優缺點對比表

總結與展望

當前王者：全釩液流電池憑借其超長壽命和**的可靠性，是目前大規模長時儲能領域的主流選擇。其發展的關鍵是通過技術迭代和釩資源開發來降低成本。

成本挑戰者：鋅溴和鐵鉻體系試圖通過使用廉價材料來挑戰全釩的地位，但它們各自的技術難題（溴的腐蝕、鋅枝晶、鉻的催化）限制了其可靠性和廣泛推廣。

未來之星：有機液流電池被寄予厚望，它有可能從根本上解決對礦產資源的依賴，實現更低成本和更環保的儲能。但目前仍處于“實驗室”走向“工程化”的階段，是學術界和產業界研發的重點。
